超高圧用 | 20MPa 直動型電磁弁SSPDシリーズ

  • 高圧力20MPaまで使用可能な直動形電磁弁です。
  • 高圧洗浄装置や高圧試験装置など各種高圧流体用途に最適です。
  • カスタマイズによって高圧の炭酸ガスなどの流体にも対応可能となります。

高圧力 20MPaの直動型・ステンレス製の電磁弁(ソレノイドバルブ)です。高圧という信頼性の求められる条件下でご使用頂ける電磁弁として、国内外で長年ご愛用頂いています。尚、姉妹シリーズ:超高圧用パイロット型電磁弁SSAPシリーズ(大流量でご使用頂けるタイプ)があります。

流体 水・油・空気・ガス
温度 MAX 70℃
使用圧力 0~20MPa
口径 8~25A
電源

AC100V50/60Hz,AC110V50/60Hz  or
AC200V50/60Hz,AC220V50/60Hz
※DC電源(オプション)

動作 通電時開

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 構造 オリフィス Φ[mm] 使用圧力[MPa] Cv値 重量[kg]
口径 形状
SSPD-4020-8 1/4 Rc 2WAY 2 0~20 0.12 4.0
SSPD-4020-12 3/8 4.0
SSPD-4020-15 1/2 4.0
SSPD-4020-20 3/4 4.5
SSPD-4020-25 1 4.5
SSPD-4025-8 1/4 Rc 2WAY 2.5 0~10 0.19 4.0
SSPD-4025-12 3/8 4.0
SSPD-4025-15 1/2 4.0
SSPD-4025-20 3/4 4.5
SSPD-4025-25 1 4.5

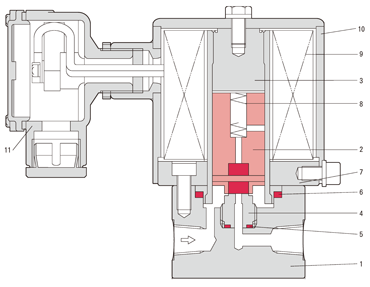

主要部品材質

No 名称 材質
1 ボデー SUS304
2 プランジャー SUS410+PTFE
3 パックレスAss’y SUS410+SUS304
4 バイパスシート SUS304
5 バイパスシートパッキン FKM
6 パックレスパッキン FKM
7 セットプレート S15C
8 プランジャースプリング SUS304
9 コイル PEW
10 コイルボンネット SPC+塗装(Coating)
11 整流器内蔵型ターミナルボックス 組立品

配線図

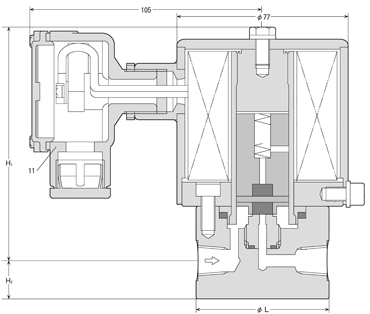

製品寸法

型式 口径 製品寸法[mm]
L H1 H2
SSPD-40□□-8 1/4 60 109 16
SSPD-40□□-12 3/8 108 17
SSPD-40□□-15 1/2 109 21
SSPD-40□□-20 3/4 70 113 22
SSPD-40□□-25 1 114 26

その他仕様・オプション

取付方向 鉛直±90°
周囲温度 0~50℃
湿度 RH90%以下
流体粘度 50mm2/s(50cst)
オプション 防滴、その他電源、低温仕様(不凍液/低温ガス対応)
付属品 AC電源:整流器内蔵型ターミナルボックス(DCコイル使用のため)
