型式 | 接続 | 構造 | オリフィス Φ[mm] | 使用圧力[MPa] | Cv値 | 質量[kg] | ||
---|---|---|---|---|---|---|---|---|
口径 | 形状 | 空気 | 水・油 | |||||
M3P-0712-4 | 接続 - 口径 1/8 |
接続 - 形状 Rc |
構造 3WAY |
オリフィス Φ[mm] 1.2 |
使用圧力[MPa] - 空気 0~1 |
使用圧力[MPa] - 水・油 0~1 |
Cv値 0.042 |
質量[kg] 0.4 |
M3P-0712-8 | 接続 - 口径 1/4 | 接続 - 形状 Rc | 構造 3WAY | オリフィス Φ[mm] 1.2 | 使用圧力[MPa] - 空気
0~1
| 使用圧力[MPa] - 水・油 0~1 | Cv値 0.042 | 質量[kg] 0.4 |
M3P-1030-8 | 接続 - 口径 1/4 | 接続 - 形状 Rc | 構造 3WAY |
オリフィス Φ[mm] 3.0 |
使用圧力[MPa] - 空気 0~0.4 |
使用圧力[MPa] - 水・油 0~0.2 |
Cv値 0.21 |
質量[kg] 0.56 |
M3P-1030-10 | 接続 - 口径 3/8 | 接続 - 形状 Rc | 構造 3WAY | オリフィス Φ[mm] 3.0 | 使用圧力[MPa] - 空気
0~0.4
| 使用圧力[MPa] - 水・油 0~0.2 | Cv値 0.21 |
質量[kg] 0.72 |
M3P-1020-8 | 接続 - 口径 1/4 | 接続 - 形状 Rc | 構造 3WAY |
オリフィス Φ[mm] 2.0 |
使用圧力[MPa] - 空気 0~1.0 |
使用圧力[MPa] - 水・油 0~0.7 |
Cv値 0.105 |
質量[kg] 0.56 |
M3P-1020-10 | 接続 - 口径 3/8 | 接続 - 形状 Rc | 構造 3WAY | オリフィス Φ[mm] 2.0 | 使用圧力[MPa] - 空気 0~1.0 | 使用圧力[MPa] - 水・油 0~0.7 | Cv値 0.105 |
質量[kg] 0.72 |

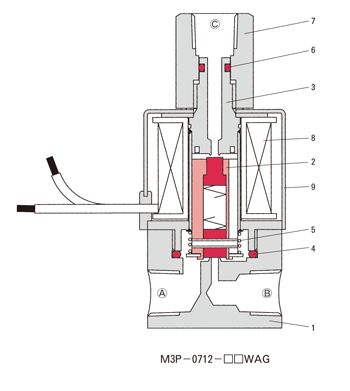

No | 名称 | 材質 |
---|---|---|
1 | ボデー | C3604 |
2 | プランジャー | SUS410+NBR |
3 | パックレスAssy | SUS410+SUS304 |
4 | パックレスパッキン | NBR |
5 | プランジャースプリング | SUS304 |
6 | ニップルパッキン | NBR |
7 | ニップル | S15C |
8 | コイル | PEW |
9 | コイルボンネット | SPC+Coating |

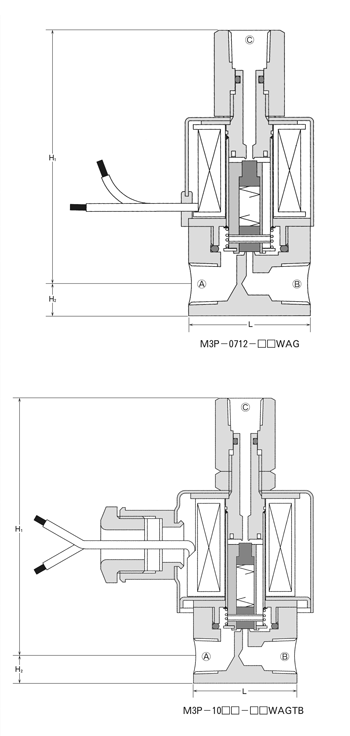

型式 | 口径 | 製品寸法[mm] | ||
---|---|---|---|---|
L | H1 | H2 | ||
M3P-0712-4 | 1/8 | 38 | 80 | 10 |
M3P-0712-8 | 1/4 | |||
M3P-1030-8 | 1/4 | 97 | ||
M3P-1030-10 | 3/8 | 42 | 12 | |
M3P-1020-8 | 1/4 | 38 | 10 | |
M3P-1020-10 | 3/8 | 42 | 12 |
取付方向 | 鉛直±90° |
---|---|
周囲温度 | 0~50℃ |
湿度 | RH90%以下 |
流体粘度 | 50mm2/s(50cst) |
オプション | ターミナルボックス、ボデー材質:SUS304、その他電源 |
