流量コントロールが可能な比例制御弁(電動ボール弁)です。ボール構造の為、大流量の流量制御用途に、食品製造機器や工場設備の各種流体制御ラインにご使用頂いています。
流体 | ①水・油 ②蒸気 |
---|---|
温度 | ①80℃ ②200℃ |
使用圧力 | MAX 1MPa |
口径 | 15~50A |
電源 |
AC24V50/60Hz or |
動作 | 0~135Ω(PE・E)、4~20mADC入力(P4EM) |
*1 AC100V及びAC200VはKLW-SP-PE、KLS-SSP-Eタイプのみ製作可能です。
型式 | 接続 | 構造 | 最高圧力[MPa] | 温度 | CV値 | 開閉時間(50/60Hz)[sec] | ||
---|---|---|---|---|---|---|---|---|
口径 | 形状 | 使用圧力*1 | 締切差圧*2 | |||||
KLW-SP-□□15 | 接続 - 口径 1/2 |
接続 - 形状 Rc |
構造 2WAY |
最高圧力[MPa] - 使用圧力*1 1.0 |
最高圧力[MPa] - 締切差圧*2 1.0 |
温度 0~80℃ |
CV値 3.7 |
開閉時間(50/60Hz)[sec] 39/33 |
KLW-SP-□□20 | 接続 - 口径 3/4 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 0~80℃ |
CV値 6.3 | 開閉時間(50/60Hz)[sec] 39/33 |
KLW-SP-□□25 | 接続 - 口径 1 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 0~80℃ |
CV値 11 | 開閉時間(50/60Hz)[sec] 39/33 |
KLW-SP-□□32 | 接続 - 口径 1 1/4 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 0~80℃ |
CV値 17 | 開閉時間(50/60Hz)[sec] 39/33 |
KLW-SP-□□40 | 接続 - 口径 1 1/2 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 0~80℃ |
CV値 25 | 開閉時間(50/60Hz)[sec] 39/33 |
KLW-SP-□□50 | 接続 - 口径 2 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0 | 最高圧力[MPa] - 締切差圧*2 1.0 | 温度 0~80℃ |
CV値 44 | 開閉時間(50/60Hz)[sec] 39/33 |
KLS-SSP-E15 | 接続 - 口径 1/2 | 接続 - 形状 Rc | 構造 2WAY |
最高圧力[MPa] - 使用圧力*1 1.0MPa |
最高圧力[MPa] - 締切差圧*2 1.0MPa |
温度 0~200℃ |
CV値 3.7 | 開閉時間(50/60Hz)[sec] 39/33 |
KLS-SSP-E20 | 接続 - 口径 3/4 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0MPa | 最高圧力[MPa] - 締切差圧*2 1.0MPa | 温度 0~200℃ |
CV値 6.3 | 開閉時間(50/60Hz)[sec] 39/33 |
KLS-SSP-E25 | 接続 - 口径 1 | 接続 - 形状 Rc | 構造 2WAY | 最高圧力[MPa] - 使用圧力*1 1.0MPa | 最高圧力[MPa] - 締切差圧*2 1.0MPa | 温度 0~200℃ |
CV値 11 | 開閉時間(50/60Hz)[sec] 39/33 |
*1 使用圧力は、ON・OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON・OFFされている最中の、最高使用差圧ΔPを示しています。 ΔP(P1-P2)=最高使用差圧(1次側流体圧力-2次側流体圧力)

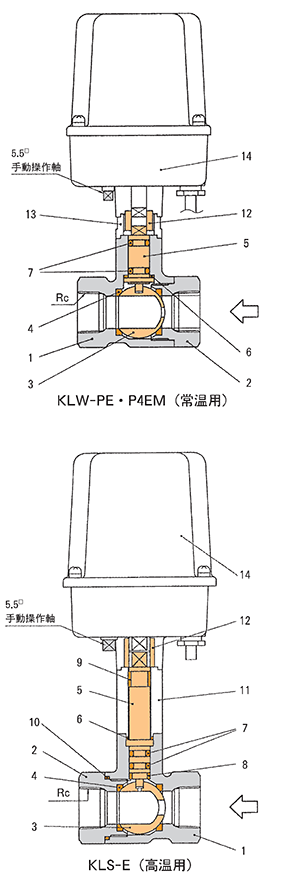

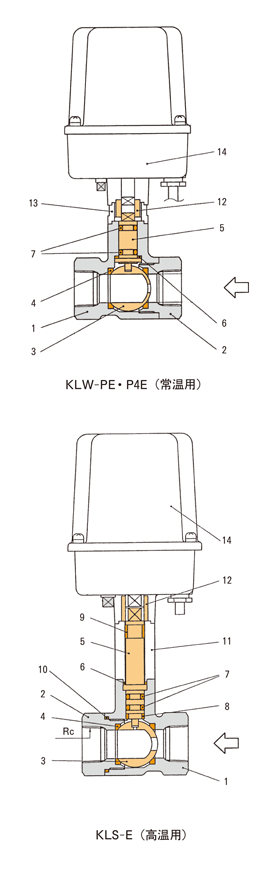

KLW | ||
---|---|---|
No | 名称 | 材質 |
1 | ボデー | CAC406 |
2 | エンドキャップ | CAC406 |
3 | ボール | SUS316 |
4 | ボールシート | PTFE |
5 | ステム | SUS303 |
6 | スラストワッシャー | PTFE |
7 | Oリング | FKM |
12 | ジョイント | SUS |
13 | スペーサー | 樹脂 |
14 | アクチエーター | 組立品 |
KLS | ||
---|---|---|
No | 名称 | 材質 |
1 | ボデー | SCS13 |
2 | エンドキャップ | SCS13 |
3 | ボール | SUS316 |
4 | ボールシート | PTFE |
5 | ステム | SUS303 |
6 | スラストワッシャー | PTFE |
7 | Oリング | FKM |
8 | パッキン | PTFE |
9 | ベアリング | PTFE |
10 | Oリング | FKM |
11 | ブラケット | ADC12 |
12 | ジョイント | SUS |
14 | アクチエーター | 組立品 |

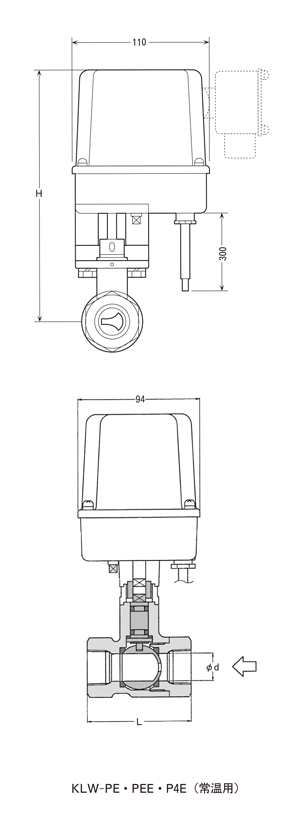

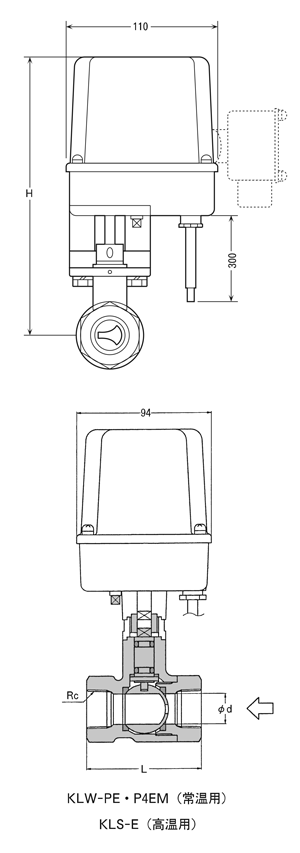

型式 | 口径 | 製品寸法[mm] | ||
---|---|---|---|---|
φd | L | H | ||
KLW-SP-□□15 | 1/2 | 12.5 | 62.0 | 173.0 |
KLW-SP-□□20 | 3/4 | 16.0 | 72.0 | 176.0 |
KLW-SP-□□25 | 1 | 21.0 | 80.0 | 182.0 |
KLW-SP-□□32 | 1 1/4 | 24.0 | 94.0 | 194.0 |
KLW-SP-□□40 | 1 1/2 | 33.0 | 100.0 | 200.0 |
KLW-SP-□□50 | 2 | 38.0 | 120.0 | 207.0 |
KLS-SSP-E15 | 1/2 | 12.5 | 62.0 | 215.0 |
KLS-SSP-E20 | 3/4 | 16.0 | 72.0 | 218.0 |
KLS-SSP-E25 | 1 | 21.0 | 80.0 | 224.0 |
取付方向 | 鉛直±90° |
---|---|
周囲温度 | 0~50℃ |
湿度 | RH90%以下 |

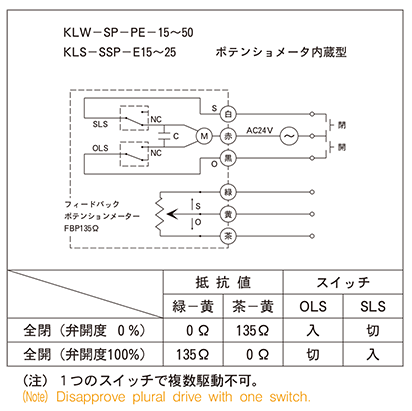

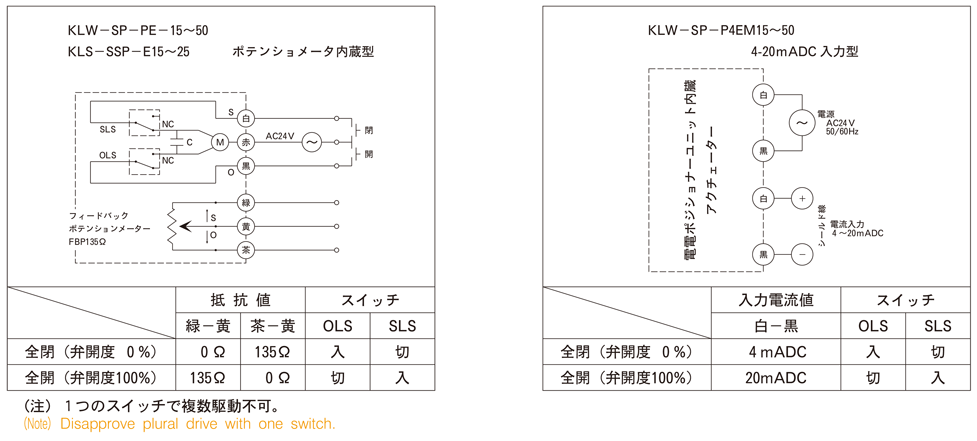

制御種別 | 0~135Ω (PE・E) 、4-20mADC入力(P4EM) |
保護型式 | 防滴型 |
安全保護 | インピーダンスプロテクト |
標準機能 | 手動開閉 |
オプション | ターミナルボックス、高速型:開閉時間12/10sec(KLW-SP-PE15~25、KLS-SSP-E15~25のみ) |
