ステンレス製定水位弁(フロート内蔵型)SSACLシリーズ

  • フロート内蔵で、タンク水位を常に一定に制御する水位コントロールバルブです。
  • チャタリングに強く安定した制御、また狭い貯水槽での使用が可能です。
  • SSACLシリーズはACLシリーズのステンレスボデー製品です。

フロート内蔵型ステンレス製定水位弁(水位自動調節バルブ)です。外部電源や動力が不要で、タンク内水位を自動的に、一定水位(外面緑印字LEVEL内)にコントロールします。液面制御に比較的多く使われているボールタップの欠点を補い、電磁弁等の併用を必要とせず大容量が得られます。チャタリングに強い特性を生かし、船舶にも多く採用頂いている定水位弁です。

流体 水、温水
温度 100℃
使用圧力 15~25A:0.01~1MPa 40~50A:0.03~1MPa
口径 15~50A
レベル幅 15~25A : 20mm , 40~50A : 35mm
レベル精度 ±10mm

選定・購入・開発などお気軽にお問い合わせください。

全て開く

スペック

製品仕様

型式 接続 使用圧力範囲[MPa] レベル幅※1 CV 値
口径 形状
SSACL3-15WF
接続 - 口径
1/2
接続 - 形状
Rc
使用圧力範囲[MPa]
0.01~1.0
レベル幅※1
20mm
CV 値
5.3
SSACL3-20WF
接続 - 口径
3/4
接続 - 形状
Rc
使用圧力範囲[MPa]
0.01~1.0
レベル幅※1
20mm
CV 値
8.4
SSACL3-25WF
接続 - 口径
1
接続 - 形状
Rc
使用圧力範囲[MPa]
0.01~1.0
レベル幅※1
20mm
CV 値
12
SSACL-40
接続 - 口径
1 1/2
接続 - 形状
Rc
使用圧力範囲[MPa]
0.03~1.0
レベル幅※1
35mm
CV 値
33
SSACL-50
接続 - 口径
2
接続 - 形状
Rc
使用圧力範囲[MPa]
0.03~1.0
レベル幅※1
35mm
CV 値
53

1 レベル幅の精度は±10mmです

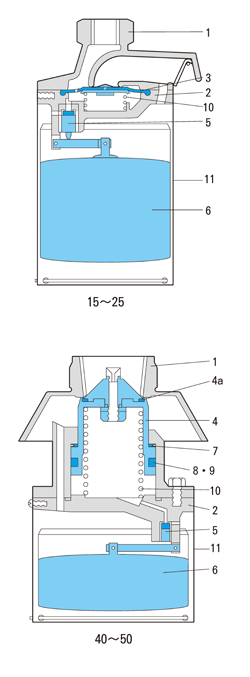

主要部品材質

15~25A
No 名称 材質
1 ボデー SCS13
2 カバー SCS13+SUS304
3 ダイヤフラムAss’y FKM+SUS304
5 フロートバルブ

SUS304+FKM

6 フロートAss’y SUS304
10 スプリング SUS304
11 パイプ SUS304
40~50A
No 名称 材質
1 ボデー SUS304
2 カバー SUS304
4 メインバルブAss’y SUS304
4a メインシート PTFE
5 フロートバルブ SUS304+FKM
6 フロートAss’y SUS304
7 Kリング  PTFE
8 プレーンリング PTFE
9 テンションリング SUS304
10 スプリング SUS304
11 パイプ SUS304

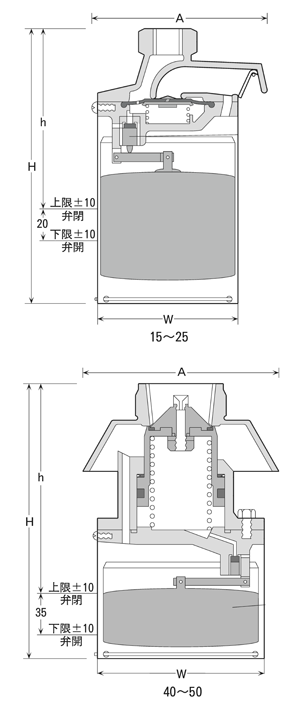

製品寸法

型式 口径 製品寸法[mm]
A H h※ W
SSACL3-15 1/2 115 189 129 90
SSACL3-20 3/4
SSACL3-25 1 120 203 143
型式 口径 製品寸法[mm]
A H h※ W
SSACL-40 1 1/2 154 263 181 133
SSACL-50 2

※ 液面位置hは、流体圧力0.5MPaの場合の参考寸法です。
  流体圧力及び水槽の表面積によって、液面位置は多少上下します。

その他仕様・オプション

オプション  レベル幅:150mm
