型式 | 接続 | 使用圧力範囲 [MPa] | 弁形状 | CV 値 | 重量 [kg] | |
---|---|---|---|---|---|---|
口径 | 形状 | |||||
KS-25 | 接続 - 口径 1 |
接続 - 形状 Rc |
使用圧力範囲 [MPa] 0.03~0.75 |
弁形状 ストレート |
CV 値 8.5 |
重量 [kg] 1.4 |
KS-30 | 接続 - 口径 1 1/4 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 ストレート |
CV 値 12.5 |
重量 [kg] 1.6 |
KS-40 | 接続 - 口径 1 1/2 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 ストレート |
CV 値 17 |
重量 [kg] 3.2 |
KS-50 | 接続 - 口径 2 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 ストレート |
CV 値 34 |
重量 [kg] 5.0 |
KS-25L | 接続 - 口径 1 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 |
弁形状 アングル |
CV 値 8.5 |
重量 [kg] 1.3 |
KS-30L | 接続 - 口径 1 1/4 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 アングル |
CV 値 12.5 |
重量 [kg] 1.5 |
KS-40L | 接続 - 口径 1 1/2 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 アングル |
CV 値 17 |
重量 [kg] 3.0 |
KS-50L | 接続 - 口径 2 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 アングル |
CV 値 34 |
重量 [kg] 4.5 |
KS-65J | 接続 - 口径 2 1/2 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 |
弁形状 ストレート |
CV 値 55 |
重量 [kg] 18.5 |
KS-75J | 接続 - 口径 3 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 ストレート |
CV 値 68 |
重量 [kg] 19.0 |
KS-100J | 接続 - 口径 4 | 接続 - 形状 Rc | 使用圧力範囲 [MPa] 0.03~0.75 | 弁形状 ストレート |
CV 値 110 |
重量 [kg] 24.5 |

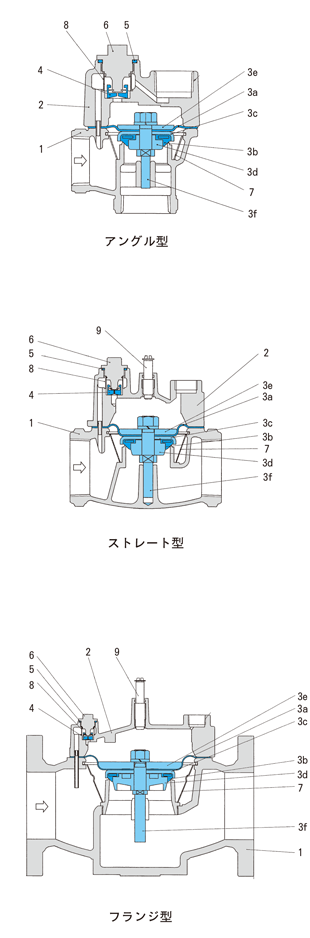

25~50A | ||
---|---|---|
No | 名称 | 材質 |
1 | ボデー | CAC406 |
2 | カバー | CAC406 |
3 | ダイヤフラムAss’y | 組立品 |
3a | ダイヤフラム | EPR |
3b | メインシート | CR |
3c | シートボデー | C2600 |
3d | シートホルダー | C3771 |
3e | リテナプレート | C3602 |
3f | ステム | SUS303 |
4 | フローワッシャー | NBR |
5 | バイパスボデーパッキン | NBR |
6 | バイパスボデー | C3771 |
7 | メインストレーナー | SUS304 |
8 | バイパスストレーナー | SUS304 |
9 | スピンドル | SUS303*1 |
*1 40~50Aの部品になります。25~32Aでは使用しません。
65~100A | ||
---|---|---|
No | 名称 | 材質 |
1 | ボデー | Fc200 |
2 | カバー | CAC406 |
3 | ダイヤフラムAss’y | 組立品 |
3a | ダイヤフラム | EPR |
3b | メインシート | CR |
3c | シートボデー | C2600 |
3d | シートホルダー | CAC202 |
3e | リテナプレート | C3602 |
3f | ステム | SUS303 |
4 | フローワッシャー | NBR |
5 | バイパスボデーパッキン | NBR |
6 | バイパスボデー | C3771 |
7 | メインストレーナー | SUS304 |
8 | バイパスストレーナー | SUS304 |
9 | スピンドル | SUS303 |

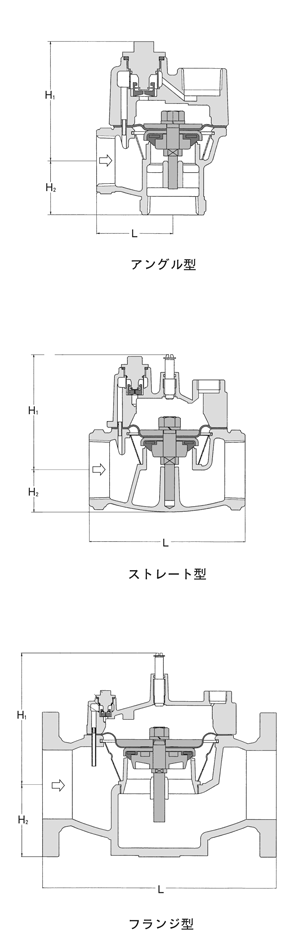

ストレート形 | ||||
---|---|---|---|---|
型式 | 口径 | 製品寸法 [mm] | ||
L | H1 | H2 | ||
KS-25 | 1 | 95 | 78 | 25 |
KS-30 | 11/4 | 101 | 84 | 27 |
KS-40 | 11/2 | 135 | 92 | 35 |
KS-50 | 2 | 157 | 117 | 43 |
アングル形 | ||||
---|---|---|---|---|
型式 | 口径 | 製品寸法 [mm] | ||
L | H1 | H2 | ||
KS-25L | 1 | 50 | 78 | 35 |
KS-30L | 11/4 | 53 | 84 | 37 |
KS-40L | 11/2 | 71 | 92 | 45 |
KS-50L | 2 | 81 | 117 | 60 |
フランジ形 | ||||
---|---|---|---|---|
型式 | 口径 | 製品寸法 [mm] | ||
L | H1 | H2 | ||
KS-65J | 21/2 | 270 | 146 | 75 |
KS-75J | 3 | 290 | 153 | 78 |
KS-100J | 4 | 340 | 191 | 103 |
※注意事項
1. KSバルブを取付ける場合は、取付例図を参考にして下さい
2. 取付けの前に、充分放水し管内にある配管時ゴミ、屑などを清掃した後に取付けて下さい。
3. 万一、バイパスストレーナーのゴミ詰まりが生じた場合、水が止まらないことがあります ので、必ず満水警報器を備えて下さい。
4. 弁内にストレーナーを設けていますが、あらい雑物を除くため、別途に給水配管の途中にも設けて下さい。
5. 子弁配管はできるだけ屈曲を少なくし、最高部には空気抜き用バルブを設けて下さい。
6. 配管は振動をおこさないよう確実に固定して下さい。
7. 子弁配管の接続には、ユニオン継手を必ず使用して下さい。また、子弁配管途中にストップバルブを設けて下さい。保守点検に便利です。
8. 子弁配管は20mm又は13mmサイズの錆にくい塩ビライニング鋼管や塩ビ管、銅管を使用して下さい。又子弁にボールタップを使用する場合は、マンホールの近くなど点検しやすい位置に取付けて下さい。
9. KSバルブの吐水側を立上げる場合、給水圧から立上げ高さを差引いた水圧が最低必要水圧0.03MPa以上確保できる範囲で立上げて下さい。(配管立上げ高さ1mで0.01MPaです)
10.バキュームブレーカーは、地方によって取付けを必要とする場合があります。
