水・油・空気・ガス・蒸気など各種流体を、4－20mAで微細に流量コントロールが可能な、電子式流量調節弁（流量コントロールバルブ）です。尚、姉妹シリーズとして小型タイプのFXシリーズがあります。
| 流体 | 水・油・空気・蒸気 |
|---|---|
| 温度 | 不凍 0~160℃ |
| 使用圧力 | MAX 1MPa |
| 口径 | 40~100A(JIS10KFF) |
| 電源 |
AC100V50/60Hz or AC200V50/60Hz or |

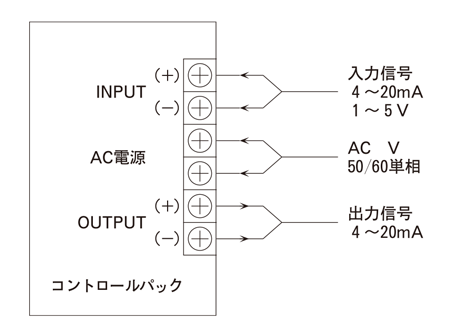

| 動作 | 4-20mA・DC入力 , 1-5V・DC入力 |
| 型式 | 接続 | 構造 | 最高圧力［MPa］ | 設定最大Cv値 | ||
|---|---|---|---|---|---|---|
| 口径 | 形状 | 使用圧力(*1) | 締切差圧(*2) | |||
|
VX-3020-40B-□□K |
1-1/4 | JIS10KFF | 2WAY | 1.0 | 1.0 |
10・15・20・25・30 |
|
VX-3020-50B-□□K |
2 |
20・25・30・40 |
||||
|
VX-3020-65B-□□K |
2-1/2 | 別途相談 | ||||
|
VX-3020-80B-□□K |
3 | |||||
|
VX-3020-100B-□□K |
4 | |||||
|
VX-3030-40B-□□K |
1-1/2 | JIS10KFF | 3WAY | 1.0 | 1.0 | 別途相談 |
|
VX-3030-50B-□□K |
2 | |||||
|
VX-3030-80B-□□K |
3 | |||||
|
VX-3030-100B-□□K |
4 | |||||
*1 使用圧力は、ON,OFF動作がされていない場合の、流体の最高使用圧力。
*2 締切差圧は、ON,OFF動作されている最中の、最高使用差圧ΔPを示しています。 ΔP（P1-P2）=最高使用差圧(1次側流体圧力-2次側流体圧力)
| No | 名称 | 材質 |
|---|---|---|
| 1 | ボデー | SCS13 or SCS14 or FC200 or CAC406 |
| 2 | ステム | SUS304 |
| 3 | ステムジョイント | SUS304 |
| 4 | プラグ | SUS304 |
| 5 | ヨーク | SCS13 |
| 6 | アクチエーター | 組立品 |
| 型式 | 口径 | 製品寸法［mm］ | ||
|---|---|---|---|---|
| L | H1 | H2 | ||
| VX-3020-40B-□□K | 1 1/2 | 180 | 574 | 90 |
| VX-3020-50B-□□K | 2 | 180 | 594 | 100 |
| VX-3020-65B-□□K | 2 1/2 | 215※1 | 603 | 119 |
| VX-3020-80B-□□K | 3 | 260※2 | 613 | 124 |
| VX-3020-100B-□□K | 4 | 300※3 | 665 | 151 |
| VX-3030-40B-□□K | 1 1/2 | 180 | 638 | 155 |
| VX-3030-50B-□□K | 2 | 180 | 648 | 160 |
| VX-3030-80B-□□K | 3 | 260 | 641 | 175 |
| VX-3030-100B-□□K | 4 | 300 | 683 | 200 |
※1 弁座形状：単座の場合、215→240
※2~3 本体材質CAC406(単座)の場合、260→268、300→312
| 周囲温度 | 0~50℃ |
|---|---|
| 湿度 | RH90％以下 |
| 動作速度 | 14.3sec/20mm |
| 制御特性 | リニア特性 |
| ステムストローク | 20~30ｍｍ |
| レンジアビリティ | 20 : 1 |
| 保護形式 | 防滴 |
