空気圧操作式ピンチバルブ | ダイアフラム型WDOシリーズ

  • スラリーや腐食性流体などの流体が制御可能な、ピンチバルブです。
  • ダイアフラムCRまたはNR部分を、空気圧で駆動させ流体を制御します。

スラリーなどの異物による故障の要因を排除した、ダイアフラム式ピンチバルブ。WDOCの2シリーズがあります。

流体 スラリー、ソリューション、腐敗性流体
温度 MAX 90℃
使用圧力 MAX 0.5MPa
操作圧 流体圧力+0.1MPa
口径 25~100A(JIS10K 相当)
構造 2WAY

選定・購入・開発などお気軽にお問い合わせください。

全て開く

製品仕様

型式 接続 使用圧力範囲[MPa] エアー供給口 重量 [kg]
口径 形状 規格
 WDO-1 1 2WAY JIS10K相当 0~0.5 Rc1/4 4.5
 WDO-1 1/2 1 1/2 Rc3/8 6.6
WDO-2 2 8.2
WDO-2 1/2 2 1/2 13.0
WDO-3 3 16.5
WDO-4 4 25.0

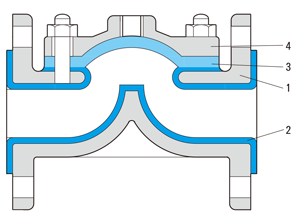

主要部品材質

No 名称 材質
1 ボデー FC200
2 ゴムライニング CR or NR
3 ダイヤフラム CR or NR
4 カバー FC200

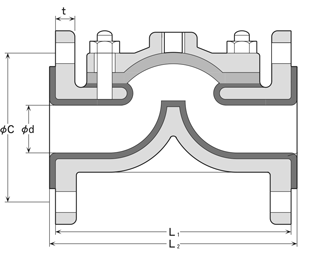

製品寸法

型式 (口径) 製品寸法 [mm]
φd  φC L2
WDO-1 25 90 131
WDO-1 1/2 40 105 200
WDO-2 50 120 200
WDO-2 1/2 65 140 246
WDO-3 80 150 246
WDO-4 100 175 296

その他仕様・オプション

取付方向 自由
