空気圧操作式ピンチ弁 | ダイアフラム型Cシリーズ

スラリーや腐食性流体などの流体が制御可能な、ピンチ弁です。

スラリーなどの異物による故障の要因を排除した、ダイアフラム式ピンチ弁。WDOとCの２シリーズがあります。

流体	スラリー、ソリューション、腐敗性流体
温度	65℃
使用圧力	MAX 0.3MPa
操作圧	流体圧力＋0.1MPa
口径	25~80A(JIS10K 相当)、100~150A(フランジ　特殊規格)
構造	2WAY

Cシリーズ
お問い合わせ

Cシリーズ
カタログダウンロード

選定・購入・開発などお気軽にお問い合わせください。

スペック

製品仕様

型式	接続			使用圧力範囲[MPa]	エアー供給口	重量 [kg]
型式	口径	形状	規格	使用圧力範囲[MPa]	エアー供給口	重量 [kg]
C-1	接続 - 口径 1	接続 - 形状 2WAY	接続 - 規格 JIS10K相当	使用圧力範囲[MPa] 0~0.3	エアー供給口 Rc1/4	重量 [kg] 2.0
C-2	接続 - 口径 2				接続 - 形状 2WAY	接続 - 規格 JIS10K相当	使用圧力範囲[MPa] 0~0.3	エアー供給口 Rc3/8	重量 [kg] 4.5
C-3	接続 - 口径 3				接続 - 形状 2WAY	接続 - 規格 JIS10K相当	使用圧力範囲[MPa] 0~0.3		エアー供給口 Rc3/8	重量 [kg] 9.0
C-4	接続 - 口径 4		接続 - 形状 2WAY		接続 - 規格特殊規格	使用圧力範囲[MPa] 0~0.3	エアー供給口 Rc3/8		重量 [kg] 17.0
C-5	接続 - 口径 5		接続 - 形状 2WAY			接続 - 規格特殊規格	使用圧力範囲[MPa] 0~0.3		エアー供給口 Rc3/8	重量 [kg] 25.0
C-6	接続 - 口径 6		接続 - 形状 2WAY			接続 - 規格特殊規格	使用圧力範囲[MPa] 0~0.3	エアー供給口 Rc1/2	重量 [kg] 35.0

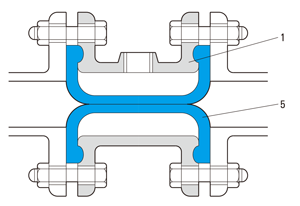

主要部品材質

No	名称	材質
1	ボデー	FC200
5	スリーブ	CR or NR

製品寸法

型式 (口径)	製品寸法 [mm]
型式 (口径)	φd	φC	L2
C-1	26	90	85
C-2	52	120	155
C-3	80	150	217
C-4	110	202	301
C-5	130	232	358
C-6	155	274	418

その他仕様・オプション

取付方向	自由※

※Cスリーブを液体でご使用しただく場合、縦配管では流体圧力＋液体自重が加わるためゴムスリーブの耐久性が極端に落ちる場合があります。
